Membuat Angka NPM Menyala ataupun Tidak Menyala dari Topview Simulator (Microprosessor) (Semester 4)


TUGAS MiKROPROcESsOR ke- vi
simulator


NAMA KELOMPOK :
  ·      ISWAHYUNI (1111706)
  ·      FERAWATI (1111585)
  ·      RISKA OKTARIA (1111006)

    ·         Buka top simulator
    ·         Select device 89c52
    ·         Frequency 12 Mhz ----> OK
    ·         File --> External module setting --> LED
  §  No. Seven Segment
  ü  Non Multiplexed
  ü  Warna pilih salah satu (color display)
  ü  Common cathode (type display)
  ü  7 segment
    ·         Klik selection of part lines and number of digit

Lalu, ketikkan seperti gambar dibawah ini!

No. Of Digit
Control Line
Post Line

1
Digit 1 Segment a
Digit 1 Segment b
Digit 1 Segment c
Digit 1 Segment d
Digit 1 Segment e
Digit 1 Segment f
Digit 1 Segment g
Digit 1 Segment dp
0.0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
2
Digit 2 Segment a
Digit 2 Segment b
Digit 2 Segment c
Digit 2 Segment d
Digit 2 Segment e
Digit 2 Segment f
Digit 2 Segment g
Digit 2 Segment dp
1.0
1.1
1.2
1.3
1.4
1.5
1.6
1.7
3
Digit 3 Segment a
Digit 3 Segment b
Digit 3 Segment c
Digit 3 Segment d
Digit 3 Segment e
Digit 3 Segment f
Digit 3 Segment g
Digit 3 Segment dp
2.0
2.1
2.2
2.3
2.4
2.5
2.6
2.7
4
Digit 4 Segment a
Digit 4 Segment b
Digit 4 Segment c
Digit 4 Segment d
Digit 4 Segment e
Digit 4 Segment f
Digit 4 Segment g
Digit 4 Segment dp
3.0
3.1
3.2
3.3
3.4
3.5
3.6
3.7

TUGAS
     1.      Buat lah program ketikan dinotepad untuk menampilkan angka 3 pada digit 1




      2.      Buatlah program agar tampilan 4 angka terakhir NPM anda, Contoh NPM: Iswahyuni (1111706) maka akan tampil 1706




     3.      Buatlah program agar tampilan 4 angka terakhir NPM anda, Contoh NPM: Ferawati (1111585) maka akan tampil 1585

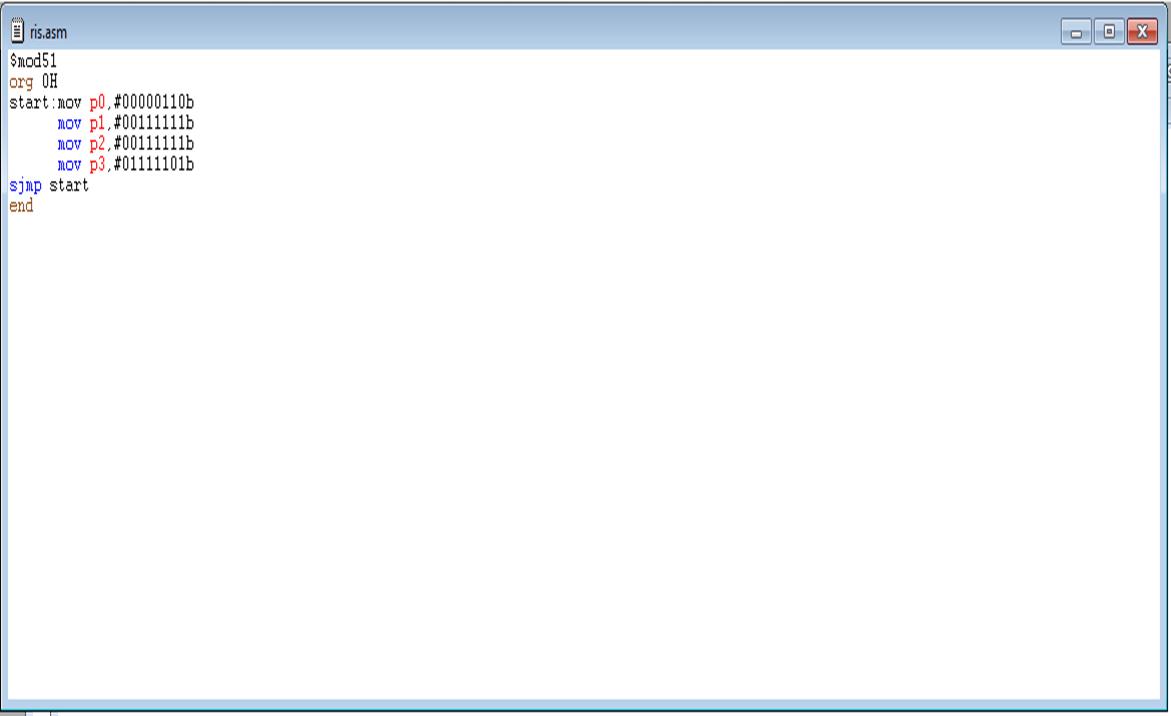

    4.      Buatlah program agar tampilan 4 angka terakhir NPM anda, Contoh NPM: Riska Oktaria (1111006) maka akan tampil 1006




     4.      Membuat Menyala – nyala dari NPM  1111706 (ISWAHYUNI)





      5.      Membuat menyala – nyala dari ujung  NPM Iswahyuni (1111706), selama 6 Detik

                2 (255)                =                         510               mdtk
                2(255x255)         =                       130 050          mdtk
               2(255x255x47)    =                      6 112 350       mdtk
-------------------------------------------------------------------------
                 Jumlah               =                      6 242 910        mdtk
                                          =                      6,24291           detik





     6.      Membuat menyala – nyala dari ujung NPM Ferawati (1111585), selama 5 Detik
2 (255)                  =                         510               mdtk
2(255x255)           =                       130 050          mdtk
2(255x255x39)      =                      5 071 950       mdtk

------------------------------------------------------------------------
Jumlah                  =                      5 202 510        mdtk
                              =                      5,20251           detik




      7.      Membuat menyala – nyala dari ujung NPM Riska Oktaria (1111006), selama 6 Detik

(255)                    =                         510               mdtk
2(255x255)          =                       130 050          mdtk
2(255x255x47)     =                      6 112 350       mdtk

--------------------------------------------------------------
Jumlah                 =                      6 242 910        mdtk
                            =                      6,24291           detik
